اسناد فنی طراحی و پیاده سازی سامانه مکان مبنای تحت وب WebGIS
بپیوست نمونه اسناد فنی (شرح خدمات) طراحی و پیاده سازی سامانه مکان مبنای تحت وب WebGIS جهت اعلام نظرات و پیشنهادها تقدیم میگردد.
Download جداول قابلیت ها و امکانات مورد نیاز سامانه مکان مبنای تحت وب WebGIS
1- قابلیت های پایه سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
2- پشتیبانی از فرمت های داه ای سامانه مکان مبنای تحت وب WebGIS
3- سرویس های سامانه مکان مبنای تحت وب WebGIS
4- قابلیت های نمایش سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
5- گزارش های سامانه مکان مبنای تحت وب WebGIS

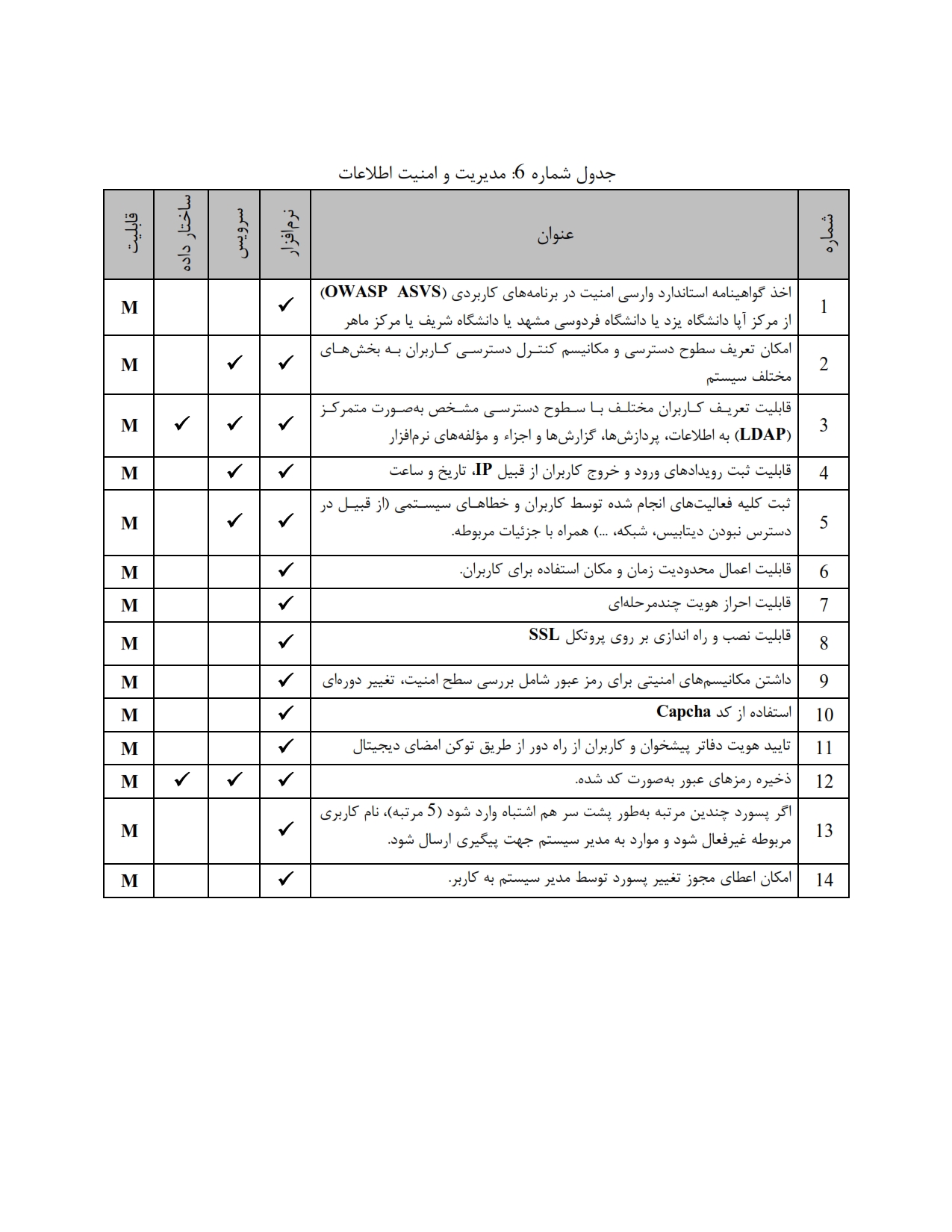

6-مدیریت و امنیت اطلاعات سامانه مکان مبنای تحت وب WebGIS

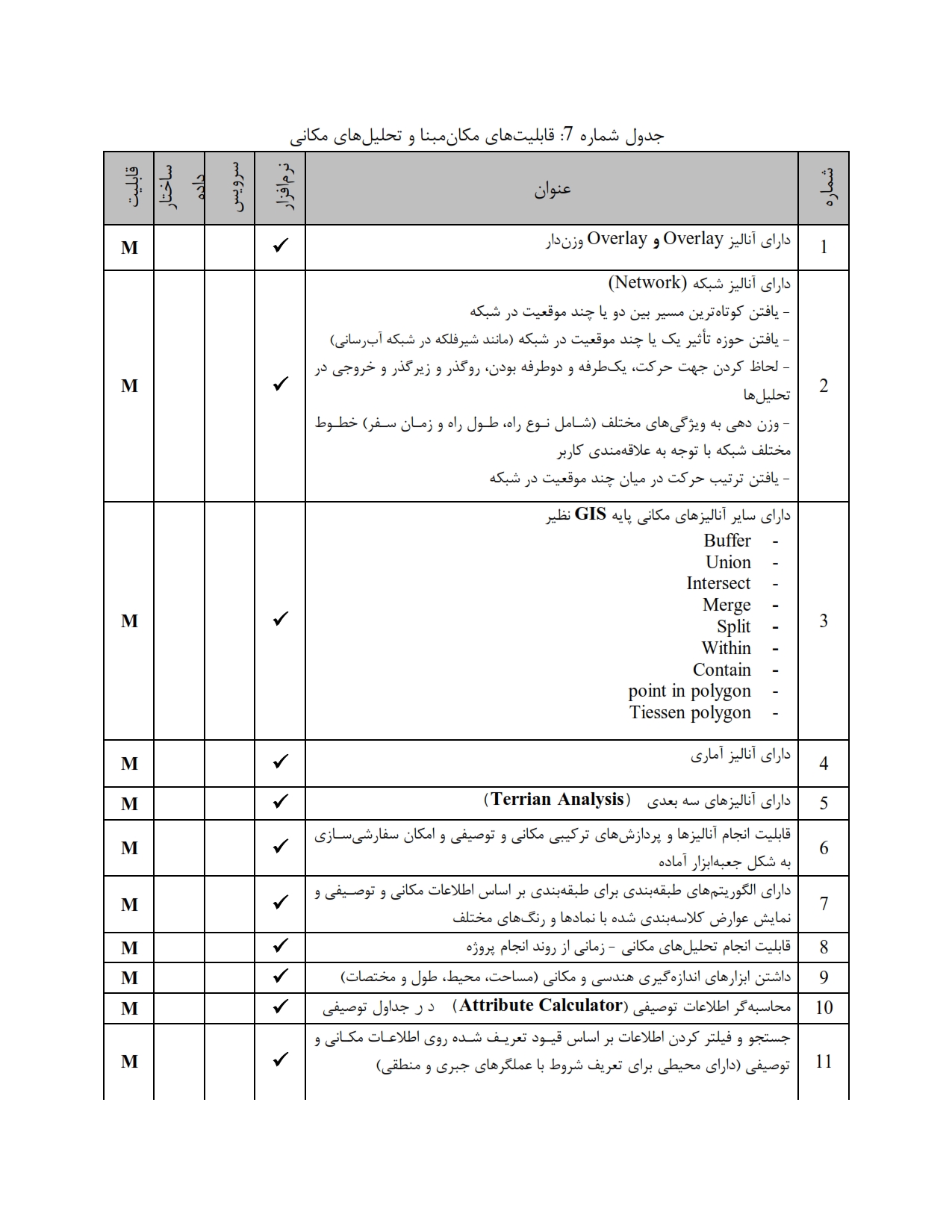

7-قابیلت های مکان مبنا و تحلیل های مکانی سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
8- سایر امکانات سامانه مکان مبنای تحت وب WebGIS
هدف پروژه: آنچه از این پروژه انتظار میرود، طراحی و پیادهسازی سامانه مکان مبنای تحت وب WebGIS است؛ بهگونهای که با کنترل دسترسی و ویژگیهای فنی تعیینشده، دستیابی به اطلاعات مکانی و توصیفی مرتبط و انجام پردازشهای مختلف بر روي آنها را فراهم نماید.
در حین اجراي این پروژه، پیمانکار موظف است تجربیات و دانش لازم در خصوص بهکارگیری و پشتیبانی از سامانه را مستندسازی و به کارشناسان معرفی شده از طرف کارفرما منتقل کند.
مراحل کلی طراحی و پیادهسازی WebGIS به شرح ذیل میباشد:
3-1- شناخت و تحلیل ذینفعان طرح
3-2- شناخت، نیازسنجی و تعیین معماری بهینه
3-3- تدوین مدل مفهومی و منطقی داده
3-4- طراحی فیزیکی پایگاه داده
3-5- طراحی و پیادهسازی سامانه WebGIS
جزئيات كار و شرح وظايف هر مرحله بدین شرح میباشد:
شناخت و تحلیل ذینفعان طرح:
این مرحله در سه بخش
- شناسائی ذینفعان طرح و پروژه
- اولویت بندی ذینفعان
- تعیین شیوه های جلب مشارکت و تعامل با ذینفعان
اجرا میگردد.
گروه بندی اولیه ذینفعان پروژه بدین نحو ارائه میگردد:
مجریان: ورود و بهروزرسانی اطلاعات و استفاده از دادههای طرح و تحلیلهای مربوطه
کاربران اختصاصی: تبادل خودکار اطلاعات مکانی و توصیفی بر اساس فناوریهای وب سرویس
کاربران عمومی: استفاده از دادههای مکانی طرح و تحلیلهای مکانی مربوطه (در قالب وب سرویسهای OGC)
شناخت، نیازسنجی و تعیین معماری بهینه
- در بخش اول از اين مرحله تصويري روشن از وضعيت موجود، خواسته ها و نيازهاي کارفرما و اهداف سامانه توسط شناخت كامل فعالیتها، فرآیندها، گردش کار، منابع اطلاعاتی، روابط با ذینفعان طرح و پروژه و اجزاء و امکانات موجود (سخت افزار، نرم افزار، شبكه، کارشناسان، اطلاعات مكاني، توصيفي و غیرمکانی مرتبط با GIS) حاصل میگردد.
- بررسی نیازمندیهای نرمافزاري و سختافزاری سامانه از منظر زیرساخت شبکه، سرعت نقل و انتقال اطلاعات، پایگاه داده، استانداردهاي ذخیرهسازی و بازیابی و پردازش دادههاي مکانی و توصیفی و غیرمکانی مرتبط بهمراه برآورد هزینه در این بخش انجام گردیده، لحاظ موارد ذیل ضروری است:
1- بررسی نرمافزارهای سرور مکان مبنا[1] از نظر امکاناتی که هرکدام از آنها ارائه میدهند و تحلیل هزینه منفعت استفاده از هر یک.
2- بررسی فرمتهای داده مکانی موردحمایت هر یک از نرمافزارهای سرور مکان مبنا و سرعت و نحوه عملکرد سیستمهای سرویس گیرنده (Client) بر اساس هرکدام.
3- بررسی پایگاههای داده مکانی توصیه شده OGC و توانمندیها و قابلیتهای هرکدام.
4- بررسی تکنولوژیهای به کار گرفته شده در سمت سرویس گیرنده (Client) در خصوص نمایش و پردازش نقشه در طراحی WebApplication
5- بررسی سیستمهای عامل (OS) برای پیادهسازی سامانه.
6- بررسی مسائل و الزامات مرتبط با امنیت دادههاي مکانی و سطوح دسترسی متمرکز (LDAP).
7- محاسبه میزان Transaction ها بر اساس محاسبات تئوري(به همراه مستندات مربوطه)
خروجی این مرحله، گزارش نیازمندی های سامانه(SRS) و تعین معماری بهینه سامانه براساس استانداردها ذکر شده در این سند و ارائه گزارش تفصیلی میباشد.
نکات مهم: - لازم است با اتمام پروژه و در دوره تضمین، میزان واقعی Transaction ها محاسبه و گزارش شود.
تدوین مدل مفهومی و منطقی داده
این مرحله شامل چهار بخش بشرح ذیل میباشد:
1- در این بخش آخرین ویرایش مدل مفهومی GIS و SDI و اقلام اطلاعاتی مراجع ذیل بعنوان ورودی فرآیند تهیه نسخه تکمیلی اقلام اطلاعاتی جمع آوری گردیده و جهت استفاده در مراحل بعد آماده سازی میگردد:
- وزارت کشور (لایه های تقسیمات کشوری و اماکن مهم، شبکه معابر و میادین، فضای سبز، اطلاعات ساخت و ساز و ابنیه، مبلمان شهری، خدمات شهری، آتش نشانی، مدیریت بحران و پدافند غیرعامل)
- وزارت راه و شهرسازی (مطالعات راهبردی، ساختاری، جامع، تفصیلی، مطالعات ژئوتکنیک، مطالعات زمین شناسی و تکتونیک ، شبکه معابر و میادین، فضای سبز، اطلاعات ساخت و ساز و ابنیه، مبلمان شهری، خدمات شهری، مدیریت بحران و پدافند غیرعامل)
- وزارت جهاد کشاورزی (آب و خاک، باغبانی و فضای سبز، حفظ نباتات، شبکه های آبیاری تحت فشار)
- سازمان منابع طبیعی و آبخیزداری (آبخیزداری، بیابان، مرتع، جنگل)
- سازمان زمین شناسی و اکتشافات معدنی کشور و پایگاه ملی داده های علوم زمین کشور
- شهرداری .... (اطلاعات اماکن مهم، مطالعات تفصیلی، شبکه معابر و میادین، فضای سبز، ساخت و ساز و ابنیه، مبلمان شهری، خدمات شهری، آتش نشانی)
- سازمان نظام مهندسی ساختمان سازمان ثبت اسناد و املاک کشور (اطلاعات ملک و مالکیت، اطلاعات سیستم کاداستر)
- سازمان ثبت احوال کشور (اطلاعات هویتی)
- اقلام اطلاعاتی شرکت پست ج.ا.ا (اطلاعات پستی، اطلاعات پروژه ملی GNAF)
- شرکت مدیریت تولید، انتقال و توزیع نیروی برق ایران (شبكه و تاسیسات و تجهیزات تولید، انتقال و توزيع نیروی برق در سطوح فشار قوی، متوسط و ضعیف)
- شرکت ملی گاز ایران (شبكه و تاسیسات و تجهیزات انتقال و تغذیه گاز طبیعی)
- شرکتهای آب و فاضلاب و آب منطقه ای (مخازن، تاسیسات و تجهیزات و شبکه تولید، انتقال و توزیع آب شرب)
- شرکتهای مخابراتی تامین کننده خدمات ارتباطی ثابت و همراه
- سازمان مدیریت بحران کشور
- سازمان پدافند غیرعامل کشور
- جمعیت هلال احمر ج.ا.ا
- مرکز فوریت های پلیسی(نیروی انتظامی ج.ا.ا)
- مرکز مدیریت حوادث و فوریت های پزشکی
2- در بخش دوم، دو مدل مفهومی مشابه بررسی و بر آن اساس سایر مراجع مرتبط شناسائی گردیده، آخرین ویرایش مدل مفهومی GIS و SDI و اقلام اطلاعاتی مربوطه جمع آوری و جهت تکمیل اقلام اطلاعاتی مورد نیاز سامانه استفاده میگردد.
3- در بخش سوم، با بهره گیری از استانداردها و مستندات ملی و بین المللی مرتبط و تصمیمات جلسه های پیمانکار با کمیته فنی، نسخه تکمیلی اقلام اطلاعاتی مورد نیاز سامانه تهیه میگردد.
موضوعاتی که در تهیه اقلام اطلاعاتی مربوطه لازم است از استانداردها وDocument های معتبر ملی و بین المللی استفاده گردد عبارتند از :
- تاسیسات گرمایش و سرمایش CCHPو شبکه توزیع آب سرد و گرم شهری
- شبکه جمع آوری و پکیج تصفیه خانگی فاضلاب
- تجهیزات، تاسیسات و شبکه مخابرات نوری FTTx
- تجهیزات و تاسیسات مرکز داده ها Data Center
- تجهیزات، تاسیسات و پوشش شبکه های تلفن همراه
- تجهیزات، تاسیسات، شبکه و پوشش WiFiهوشمند شهری
- تجهیزات، تاسیسات و شبکه سیستم آبیاری هوشمند
- تجهیزات، تاسیسات و شبکه سیستم مدیریت حمل و نقل و جابجائی هوشمند ITS
- تجهیزات، تاسیسات و شبکه سیستم نظارت تصویری CCTV
- تجهیزات، تاسیسات و شبکه سیستم حفاظت پیرامونی V-Fence
- تجهیزات، تاسیسات و شبکه سیستم کنترل تردد و دسترسی
- تجهیزات، تاسیسات و شبکه سیستم مدیریت انرژی
- سیستم جامع مدیریت پروژه
- سیستم نگهداری تعمیرات
- سیستم ارتباط با مشتریان CRM
- سیستم جامع مدیریت بحران (CEM)و پدافند غیرعامل
در ادامه لازم است تا پیمانکار جهت طراحی مدل مفهومی از UML (زبان مدلسازی یکنواخت) و نرمافزارهای مرتبط استفاده نموده، ساختار سیستم اطلاعاتی را با کلاسها، اقلام توصيفی و روابط بين کلاسها معرفی و مدل مفهومی بهینه براي پایگاه های داده WebGIS ایجاد نماید.
ضروری است اعمال اصلاحات در اقلام اطلاعاتی مراجع مرتبط بهگونهای صورت پذیرد که دسترسی کاربران اختصاصی به اطلاعات مورد تبادل مطابق مدل مفهومی آنها صورت گیرد؛ بدین معنا که کاربران اختصاصی بتوانند اطلاعات مورد نیاز برای تبادل در قالب مدل مفهومی مربوط به خود را از سامانه دریافت نمایند.
در طراحی مدل مفهومی لحاظ موارد زیر ضروری است:
- پیروی از الگوی استاندارد نامگذاری مدل ها، نمودارها، ضوابط(Business Rules)، دامنه مقادیر مجاز، اقلام اطلاعاتی، موجودیت ها، صفات(Attributes)، روابط(Relationship)، وراثت(Inheritance)، کلیدها و گزارشها .
- تعیین موجودیت ها و اقلام اطلاعاتی مورد نیاز سامانه .
- تعیین مشخصات کارتوگرافی و مقیاس نمایش عوارض مکانی .
- مدل سازی و تعیین رابطه ها .
- بهینهسازی اقلام اطلاعاتی و موجودیت ها (جهت ارتباط مناسب سامانه با سیستمهای اختصاصی طرح ) .
- تهیه شناسنامه موجودیت ها و اقلام اطلاعاتی به صورت بانک اطلاعاتی جهت استفاده در راهنمای سامانه .
در نهایت مدل مفهومی ایجادی در قالب جداولي تعريف شده و اقلام اطلاعاتي مربوط به هر يك از موجودیت ها همراه با فرمت هاي مربوطه و دامنه های آن برمبنای UML مدل منطقی داده ها حاصل میگردد.
طراحی فیزیکی پایگاه داده
در این مرحله پایگاه های داده لازم با توجه به مدلهای مفهومی و منطقی ایجاد و موجوديت هاي مكاني و غیرمکانی، اقلام توصيفي، نوع، دامنه اقلام و ساير مشخصات پايگاه های داده تعريف میگردند و دادهها پس از آمادهسازی وارد میشوند. اطلاعات مکانی و توصیفی موجود در قالب Shape File توسط کارفرما در اختیار پیمانکار قرار میگیرد.
لازم به ذکر است بخشی از اقلام اطلاعاتی مورد نیاز سامانه ممکن است در دیگر پایگاههای اطلاعاتی طرح و کارفرما موجود باشد. بنابراین سامانه میبایست قابلیت استفاده از پایگاههای اطلاعاتی دیگر را بهمراه پایگاههای اطلاعاتی خود داشته باشد.
طراحی و پیادهسازی سامانه WebGIS
مجموعه انتظارات و كاربردهاي موردنياز کاربران سيستم منجر به تعريف تعدادي قابلیتهای عمومی و تخصصی براي سامانه موردنظر شده است که در مراحل طراحی و پیادهسازی سیستم میبایست تأمین گردد.
مشخصات هريك از اين قابلیتهای مورد انتظار به اختصار در جداول زیر ارائه شده است. لازم به ذكر است با توجه به لزوم تطابق واسط كاربري با نيازهاي هر کاربر و اختصاصي سازي محيط براي هر يك از گروههای كاربري، اين قابلیتها در قالب چند زيرسيستم طبقهبندی شده و هر كاربر در محيط كاربري خود باید بتواند يك يا چند زيرسيستم را داشته باشد.
برخی از این قابلیتها اجباری (Mandatory) بوده، تأمین تمامی آنها الزامی است و برخی دیگر اختیاری (Optional) است و لازم است پیمانکار در جدول شماره سه از پیوست معیار شماره 5 ارزیابی فنی، مواردی که توانایی تامین آنرا دارد بهمراه هزینه مرتبط اعلام نماید. تأمین این قابلیت ها حسب هزینه مشمول امتیاز فنی است.
در طراحی و پیادهسازی نرمافزار سیستم قابلیتهای زیر باید مدنظر قرار گیرند:
قابلیتهای پایه - دانلود جدول شماره 1 (قسمت اول) - (قسمت دوم)
1 - Web Base
2 - رعایت کلیه استانداردهاي OGC (ISO-TC 211) در مراحل طراحی و پیادهسازی الزامی میباشد.
3 - قابلیت فراخوانی توسط نرمافزارهای مطرح خانواده OGC
4 - نمايش اطلاعات توصيفي
5 - جستجوي اطلاعات توصيفي
6 - قابلیت اتصال، فراخوانی و تبادل اطلاعات از پایگاههای اطلاعاتی مختلف
7 - مدیریت متمرکز دسترسی (LDAP) به اطلاعات (Layers، Regions)، پردازشها، گزارشها
8 - عدم وابستگی به مرورگر خاص همراه با داشتن ویژگی Responsibility
9 -راهنماي جامع سيستم شامل تشریح اقلام اطلاعاتی و نحوه استفاده از کلیه ماژولها و امکانات سامانه، جهت استفاده كاربران (بصورت ToolTip) وجود داشته باشد.
10 - نرم افزار بسته به تمايل هر كاربر بتواند بهصورت فارسي و انگليسي اجرا شود.
11 - قابليت ذخيرهسازي و بازيابي نماها جهت سهولت دسترسي به منطقه مورد مطالعه (Bookmark)
12 - قابلیت تولید فرمهای مناسب جهت اختصاص دادن و نمايش اطلاعات مكاني و توصيفي (فرمهای برداشت اطلاعات)
13 - قابلیت Snapping در ترسیم
14 - قابليت الصاق (Attach) مستندات و فايلهاي مختلف به عوارض موردنظر و همچنين امكان الصاق فيلم و پخش فیلم بهصورت استریم
15 - قابليت درج اعلان (Notification) بر روي نقشه و قابلیت پیوند به عوارض و قابليت جستجو مکانی و بر اساس اعلانگذار در بازههاي زماني مختلف و قابلیت عدم نمایش اعلانها توسط مدير سيستم و ذخيره سازي در لايهاي به نام Notification در بانك اطلاعاتي با ثبت متن، نام كاربري نگارنده و تاريخ ثبت آن.
16 - قابلیت جستجو بر اساس لایهها، اطلاعات مکانی و توصیفی
17 - قابلیت ادغام نقشهی جدید در نقشه اصلی (Merge)
18 - بارگذاری نقشهای دارای 30000 عوارض مختلف درکمتر از 5 ثانیه با 5 کاربر همزمان
19 - امکان بارگذاری تصاویر ماهوارهای از سایتهای ارائه دهندهی این سرویس (google, bing, …) و ذخیرهی آنها (Caching) برای استفادههای آتی
20 - بارگذاری تصاویر اخذ شده توسط ماهوارهها و فتوگرامتری (هوایی و پهپاد)
21 - قابلیت مدیریت (ثبت، مشاهده و استفاده) سابقهی تغییرات (History) اطلاعات مکانی و توصیفی (Versioning)
22 - قابلیت ثبت کلیهی عملیات انجام گرفته بر روی سیستم (Logging) با قابلیت کدگذاری عملیاتها
23 - قابلیت رؤیت تغییرات نقشهها و لایهها و اطلاعات توصیفی بر اساس سطوح دسترسی کاربران جهت اطلاع به کاربر استفاده کننده و قابلیت به تعویق انداختن یا غیر فعال نمودن نمایشها توسط کاربر.
24 - معماري سیستم از نوع شیءگرا و سرویسگرا باشد. (برای تمام لایهها)
25 - استفاده از مرورگرهای معمول بدون نیاز به نصب افزونه (Add-On Plugin) بر روی دستگاه کاربر برای لایه نرمافزار
26 - قابلیت پشتیبانی از تقویم شمسی برای لایه نرمافزار
27 - امكان استفاده منفصل از پايگاه داده (تكنولوژي ذخيره موقت پايگاه داده بر روي يك ايستگاه كاري منفصل از شبكه كاربر را قادر میسازد تا بدون اتصال به شبكه به پردازش، ويرايش و يا جمع آوري داده در پايگاه داده بپردازد و در فرصت بعدي كه تماس با شبكه برقرار میگردد محيط ذخيره موقت تغييرات را با پايگاه داده اصلي تبادل خواهد كرد.)
28 - امكان اتصال به تجهيزات اندازهگيری و حسگرها به واسطهی وب سرویسها
29 - ارائه ابزارهاي تحلیل در قالب نوار کلید، نوار ابزار و جعبه ابزار با دسترسی سریع و انجام تحلیلهای فضایی و قابلیت سفارشی سازی ابزارها
30 - امکانات تخصصی آن در ماژولهاي مختلفی دستهبندی شوند و حذف و اضافه کردن این ماژولها به صفحه نمایش براي کاربران مختلف برحسب سطح دسترسی آنها توسط administrator امکانپذیر باشد. (منظور ابزارهای آنالیز مکانی مورد استفاده در تحلیلهای GIS میباشد.)
31 - امکان استفاده از[1] GML براي انتقال دادهها
32 - ایندکس مکانی (Spatial Index) روی دادهها
33 - استفاده از Bounding Box برای جستجوی سریع
34 - تبعیت از استانداردهای OGC که اين استانداردها تحت عنوان ISO-TC 211 شناخته میشوند.
پشتیبانی از فرمتهای دادهای - دانلود جدول شماره2
1 - پشتیبانی از فرمتهای تعریف شده در استاندارد GDAL/OGR
2 - پشتیبانی از فرمت Geo TIFF
3 - پشتیبانی از فرمتهای CSV,TXT,ASC,XLS,XLSX
4 - پشتیبانی از فرمت SVG
5 - پشتیبانی از فرمت Mapinfo(MIF)
6 - پشتیبانی از فرمت ESRI(Arcinfo coverage & shapefile & Arc Grid)
7 - پشتیبانی از فرمت Google earth (kml,kmz)
8 - پشتیبانی از فرمت DWG,DXF
9 - پشتیبانی از فرمت Geojson
10 - پشتیبانی از فرمت OSM
11 - پشتیبانی از فرمت Mapsource(MPS, GPX)
12 - پشتیبانی از فرمت DGN
13 - پشتیبانی از فرمت ECW
14 - پشتیبانی از LizardTech MrSID Files
سرویس ها - دانلود جدول شماره 3
1 - Web Feature Service–Transaction براي جستجو و ويرايش اطلاعات مكاني
2 - Web Map Service براي فراخواني تصاوير زمينه مثل تصوير ماهوارهای
3 - Web Processing service براي پردازش دادهها
4 - Web Map Tile Serviceبرای فراخوانی سرویسهای نقشه خارجی
5 - WCS) Web Coverage Service)
6 - سرویس خصوصیات نقشه (WFS)
7 - خدمات تبدیل مختصات (Web Coordinate Transformation Service)
8 - CSW)Cataluge Servise for Web)
9 - خدمات مشاهدات حسگر (Sensor Observation Service)
10 - امکان ارتباط و اخذ اطلاعات از وب سرویسهای GIS نظیر WMS، WMTS، WCS، WFS (ارتباط با ارائهدهندگان وب سرویسهای GIS)
11 - خدمات Gazetteer تبدیل آدرس، اسامی مکانها، کد پستی و واحدهای مدیریتی به مختصات سامانه
12 - خدمات عوارض سه بعدی تحت وب (Web Terrain Server)
13 - خدمات کاتالوگ تحت وب (Catalogue Service for Web)
14 - خدمات چاپ نقشه تحت وب (Web Map Print Service)
15 - Grid Coverage Service خدمات پوشش شبکه
16 - Location Services (OpenLS) ارائه دهنده استانداردهای خدمات مکان مبنا
17 - Sensor Planning Service خدمات برنامهریزی رابط استاندارد حسگر
18 - Web Service Common وب سرویس مشترک
قابلیتهای نمایش - دانلود جدول شماره 4 (قسمت اول) - (قسمت دوم)
1 - قابلیت کارتوگرافی سفارشی
2 - استفاده از[3] SLD براي مديريت شيوه نمايش دادهها به مانند رنگ، الگو
3 - ارائه نمایش جدولی اطلاعات توصیفی از نتایج جستجوهای مکانی
4 - Filtering بر روی تمامی انواع دادهها
5 - پیادهسازی قابلیت Tile Map
6 - قابلیت تعریف برچسبزنیهای مختلف (شماره اشتراک/ کد پستی/ کد ملی و ...)
7 - قابلیت کلاسترینگ (Clustering) عوارض بر اساس مقیاس
8 - نمایش پیشرفت فیزیکی پروژهها روی نقشه بر اساس زمان
9 - قابلیت نمایش نقشه و تصویر ماهوارهای بهصورت مجزا و ترکیبی. در حالت ترکیبی باید امکان ایجاد شفافیت (Transparency) بهصورت دینامیک براي کاربران ایجاد شود
10 - ترسیم عوارض گرافیکی: امکان ترسیم خطوط و انواع چندضلعی (مثل مستطیل، بیضی، چندضلعی)، درج متن و رسم نقطه باید وجود داشته باشد.
11 - بزرگنمایی و کوچک نمایی محدوده نقشه با استفاده از کلیدهای میانبر و نیز با استفاده از ابزارها و تعیین محدوده موردنظر بر روي نقشه فراهم باشد
12 - جابهجایی محدوده نقشه بهصورت دینامیک با استفاده از ابزارهاي نمایشی روي نقشه و نیز با استفاده از موس و ابزار Pan و همچنین با تعیین محل موردنظر بر روي نقشه اندکس انجام شود
13 - تنظیم خودکار اندازه و جهت نمایش متون روي نقشه، بهگونهای که در هر سطح بزرگنمایی بهترین وضعیت نمایشی از منظر وضوح و درك پذیري اتفاق افتد.
14 - نمایش خودکار مقیاس عددي و خطی نقشه
15 - نمایش جهت شمال جغرافیایی نقشه
16 - تغییر و تنظیم نمایش و یا عدم نمایش لایهها و شفافیت هرکدام از آنها
17 - قابلیت جابجایی آسان لایهها (بهصورت دراگ کردن)
18 - گروهبندی لایهها و به شکل درختی نمایش دادن آنها
19 - نمایش ویژگیهای ذخیره شده در پایگاه داده با نگاه داشتن کرسر بر روي عوارض (Map Tips)
20 - نمایش Popup برای عارضه در صورت کلیک روی عارضه (نمایش اطلاعات و لینکهای موردنظر برای آن عارضه در POPUP دیده شود)
21 - امکان ارسال خروجی نقشه به چاپگر (ایجاد امکان تنظیمات چاپگر) این خروجی میبایست در قالب یک Template و با هماهنگی کارفرما طراحی شود.
22 - قابلیت جابهجایی متون موجود بر روي نقشه به منظور گرفتن خروجی
23 - ایجاد Legend و خروجی گرفتن از نقشه با انواع فرمتها
24 - امکان نمایش یا عدم نمایش لایهها و برچسبها برحسب مقیاس نمایش
25 - قابلیت نمایش شبیهسازی مکانی - زمانی طرحها بر روی نقشه تحت وب
26 - امکان ایجاد شفافیت در لایههای سطحی (Transparency) و تغییر رنگ آنها بر اساس مقدار فیلد متغیر
27 - قابليت نمايش Mesh و Grid با قابلیت تغيير اندازه
28 - قابليت نمايش مقياس (ترسیمی) نقشه در زومهاي مختلف و نمایش جهت شمال
29 - قابليت تعريف نمادهاي متفاوت براي كاربريهای مختلف (e.g. Land use) و همچنين تنظيم style براي كاربريهای مختلف
30 - قابلیت نمایش متحرکها در نمای سه بعدی و به شکل انیمیشن برای لایه نرمافزار
31 - امکان تولید فایلهای مولتیمدیا 3D از روند انجام پروژه و یا از ویژگیها و نمای بصری پروژه
32 - ارائه الگو Template های کارتوگرافی متنوع و استاندارد و نمایش بر اساس زمان (شب و روز)
33 - قابلیت ارائه نمادهای سه بعدی و متحرک
34 - قابليت تعريف Viewpoint و مشاهده میدان دید
گزارشها - دانلود جدول شماره 5
1 - ارائه انواع گزارشهای تحلیلی از دادههای توصیفی
2 - ارائه انواع گزارشهای تحلیلی مکانی
3 - رسم نمودار بر اساس انواع گزارشها و پیشرفت پروژه
4 - ارائه انواع نقشه پهنهبندی با نمادهای گرافیکی
5 - ارائه گزارشهای مکانی و توصیفی (بهصورت متن، جدول، گراف و ...)
6 - قابلیت استخراج نقشهها بهصورت رستری و برداری (Export)
7 - قابلیت ارائه سرویسهای شرط ساز و گزارش ساز مکانی و توصیفی (Query Building & Reporter)
8 - خروجی گزارشها با فرمتهای PDF، docx، xlsx، Html و ...
9 - امکان ارائه گزارش توصیفی اطلاعات به تفکیک مکان و بر روی نقشه بهصورت عددی و بهصورت نمودار سه بعدی
10 - ارائه Info Graph
مدیریت و امنیت اطلاعات - دانلود جدول شماره 6
1 - اخذ گواهینامه استاندارد وارسی امنیت در برنامههای کاربردی (OWASP ASVS) از مرکز آپا دانشگاه یزد یا دانشگاه فردوسی مشهد یا دانشگاه شریف یا مرکز ماهر
2 - امکان تعریف سطوح دسترسی و مکانیسم کنترل دسترسی کاربران به بخشهای مختلف سیستم
3 - قابلیت تعریف کاربران مختلف با سطوح دسترسی مشخص بهصورت متمرکز (LDAP) به اطلاعات، پردازشها، گزارشها و اجزاء و مؤلفههای نرمافزار
4 - قابلیت ثبت رویدادهای ورود و خروج کاربران از قبیل IP، تاریخ و ساعت
5 - ثبت کلیه فعالیتهای انجام شده توسط کاربران و خطاهای سیستمی (از قبیل در دسترس نبودن دیتابیس، شبکه، ...) همراه با جزئیات مربوطه.
6 - قابلیت اعمال محدودیت زمان و مکان استفاده براي کاربران.
7 - قابلیت احراز هویت چندمرحلهای
8 - قابلیت نصب و راه اندازی بر روی پروتکل SSL
9 - داشتن مکانیسمهای امنیتی برای رمز عبور شامل بررسی سطح امنیت، تغییر دورهای
10 - استفاده از کد Capcha
11 - تایید هویت دفاتر پیشخوان و کاربران از راه دور از طریق توکن امضای دیجیتال
12 - ذخیره رمزهای عبور بهصورت کد شده.
13 - اگر پسورد چندین مرتبه بهطور پشت سر هم اشتباه وارد شود (5 مرتبه)، نام کاربري مربوطه غیرفعال شود و موارد به مدیر سیستم جهت پیگیری ارسال شود.
14 - امکان اعطای مجوز تغییر پسورد توسط مدیر سیستم به کاربر.
قابلیتهای مکانمبنا و تحلیلهای مکانی - دانلود جدول شماره 7 (قسمت اول) - (قسمت دوم)
1 - دارای آنالیز Overlay و Overlay وزندار
2 - دارای آنالیز شبکه (Network)
- یافتن کوتاهترین مسیر بین دو یا چند موقعیت در شبکه
- یافتن حوزه تأثیر یک یا چند موقعیت در شبکه (مانند شیرفلکه در شبکه آبرسانی)
- لحاظ کردن جهت حرکت، یکطرفه و دوطرفه بودن، روگذر و زیرگذر و خروجی در تحلیلها
- وزن دهی به ویژگیهای مختلف (شامل نوع راه، طول راه و زمان سفر) خطوط مختلف شبکه با توجه به علاقهمندی کاربر
- یافتن ترتیب حرکت در میان چند موقعیت در شبکه
3 - دارای سایر آنالیزهای مکانی پایه GIS نظیر
- Buffer
- Union
- Intersect
- Merge
- Split
- Within
- Contain
- point in polygon
- Tiessen polygon
4 - دارای آنالیز آماری
5 - دارای آنالیزهای سه بعدی (Terrian Analysis)
6 - قابلیت انجام آنالیزها و پردازشهای ترکیبی مکانی و توصیفی و امکان سفارشیسازی به شکل جعبهابزار آماده
7 - دارای الگوریتمهای طبقهبندی برای طبقهبندی بر اساس اطلاعات مکانی و توصیفی و نمایش عوارض کلاسهبندی شده با نمادها و رنگهای مختلف
8 - قابلیت انجام تحلیلهای مکانی - زمانی از روند انجام پروژه
9 - داشتن ابزارهای اندازهگیری هندسی و مکانی (مساحت، محیط، طول و مختصات)
10 - محاسبه گر اطلاعات توصیفی (Attribute Calculator) در جداول توصیفی
11 - جستجو و فیلتر کردن اطلاعات بر اساس قیود تعریف شده روی اطلاعات مکانی و توصیفی (دارای محیطی برای تعریف شروط با عملگرهای جبری و منطقی)
12 - پرس و جوی پیشرفته و گزارش سازی (Query Building & Reporter) بر اساس قیود ترکیبی تعریف شده روی اطلاعات مکانی و توصیفی (دارای محیطی برای تعریف شروط با عملگرهای جبری و منطقی)
13 - ورود و یا بهروزرسانی اطلاعات مکانی با استفاده از دستگاههای جیپیاس دقیق یا دستی و موبایل
14 - اتصال اطلاعات توصیفی خارجی بر اساس فیلد مشترک (در فرمت Text یا جداول Excel)
15 - بهروزرسانی اطلاعات از طریق پروژه زیر ساختار اطلاعات مکانی SDI
16 - بهروزرسانی آدرسها و کدهای پستی با سیستم G-NAF
17 - تلفیق اطلاعات مکانی بر اساس اطلاعات توصیفی
18 - تلفیق اطلاعات توصیفی بر اساس اطلاعات مکانی
19 - دارا بودن ویرایشگر برای فرمتهای برداری (Vector)
20 - امکان انجام تشخیص و تصحیح خطاهای توپولوژی نظیر Gap, Self Overlap, Dangles, Sef Intersect
21 - قابلیت ایجاد مسیر از نقاط
22 - قابلیت Centroid برای ایجاد مرکز پلی گون
23 - قابلیت CenterLine برای ایجاد مسیر از یک پلی گون
24 -امکان ساخت عارضه با استانداردهای[4]WKT و[5]WKB
25 - امکان اتصال دستگاه GPS جهت ورود مستقیم و آنلاین موقعیت
سایر امکانات -دانلود جدول شماره 8
1 - ارائه App تحت سیستم عامل Android با قابلیت همسانسازی آنلاین و آفلاین
2 - پیادهسازی بر اساس معماری چند لایه (N-TIER)
3 - پشتیبان گیری از دادهها با برنامه زمانبندی شده
4 - امکان مدیریت لایههای رستری به عنوان Basemap
5 - پشتیبانی از بینالمللی سازی از طریق استاندارد[6]I18n.
6 - ارائه App تحت سیستمعامل IOS با قابلیت همسانسازی آنلاین و آفلاین
7 - ارائه App تحت سیستمعامل Windows Phone با قابلیت همسانسازی آنلاین و آفلاین
--------------------------------------
[1] Geography Markup Language
[2]MrSID (pronounced Mister Sid) is an acronym that stands for multiresolution seamless image database.
[3] Style Layer Description
[4] WKT: Well-known Text
[5] WKB: Well-known binary
[6] نام انگلیسی این دو اصطلاح Internationalization و Localizationبوده، جهت اختصار بینالمللیسازی را به I18n و محلیسازی را به L10n نشان میدهند.
-------------------------------------------------------
Download جداول قابلیت ها و امکانات مورد نیاز سامانه مکان مبنای تحت وب WebGIS
1- قابلیت های پایه سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
2- پشتیبانی از فرمت های داه ای سامانه مکان مبنای تحت وب WebGIS
3- سرویس های سامانه مکان مبنای تحت وب WebGIS
4- قابلیت های نمایش سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
5- گزارش های سامانه مکان مبنای تحت وب WebGIS
6-مدیریت و امنیت اطلاعات سامانه مکان مبنای تحت وب WebGIS
7-قابیلت های مکان مبنا و تحلیل های مکانی سامانه مکان مبنای تحت وب WebGIS(بخش اول) - بخش دوم
8- سایر امکانات سامانه مکان مبنای تحت وب WebGIS
هدف از ایجاد این وبلاگ به اشتراک گذاشتن نتایح زحمات همکاران و اعضاء تیم های مختلف مطالعاتی در زمینه هوشمندسازی شهری و هم افزائی و بهره مندی از نظرات متخصصین امر و بکارگیری در پروژه های تحت پیگیری است.
